概述：

HHKUF 超濾膜凈水器是我司在多年工程應用經驗基礎上，利用目前飲用水凈化領域中的主流先進技術 -- 超濾凈水物理分離技術而開發的適合農村安全飲水工程改水提升和市政二次供水凈化的要求研發設計生產的生活飲用水凈化成套設備，集成常規凈水技術、浸沒式膜過濾技術、智能化控制物聯云技術，以 GXZ 系列凈水器 -- 盤管網格反應沉淀器（取得國家發明專利），浸沒式膜過濾器為主體，融合自動化輔助藥劑投加裝置、集成式模塊化機電單元、智能控制系統、物聯云，以凈水工藝為核心，以智能控制為輔助，實現安全穩定可靠、節能降耗、智慧管理。HHKUF 超濾膜凈水器利用絮凝反應、沉淀技術，初步對原水進行處理 , 降低源水濁度、色度等指標，有效提高整體設備對高濁水的適應性，加強系統的耐負荷能力，延長設備及膜使用壽命，膜過濾工藝以低膜壓高通量浸沒式 PVDF 膜組件作為過濾核心，可以有效去除水體內的固體顆粒、藻類、細菌、病毒、賈第蟲、隱孢子蟲、紅蟲等有害物質，降低水體的濁度、色度等指標，出水水質達到《國家生活飲用水衛生標準》( GB5749-2022) 的相關要求，具有優質產水出水濁度長期≤ 1 NTU、節約能源低膜壓可利用膜池和清水池的液位差虹吸產水、運行穩定、適用性廣，全自動系統控制運行管理簡單等特點。

裝置結構：

原水濁度 : ≤ 1500NTU，短期可達 3000NTU
出水渾濁度 : ≤ 0.1NTU( 特殊情況≤ 0.3NTU）
絮凝反應時間 :20 ～ 25min
沉淀區上升流速 :1.4 ～ 2.1 mm/s
沉淀區設計表面負荷 : 5 ～ 6m3/m2·h
膜通量 :20-25L/h·/m2
膜絲參數 : 平均孔徑≤ 0.03μm
超濾膜構造 : 中空纖維膜
膜材質 :PVDF
系統結構 : 浸沒式
產水方式 : 外壓自動恒流調節過濾或虹吸恒流
 產水（利用膜池落差無動力 產水）
進水水頭 : ≥ 7 米

適用條件：

HHKUF 型超濾不銹鋼組合式凈水器適用于對河水、水庫水、山塘水、地下水等水源進行凈化處理，出水水質達到《生活飲用水衛生標準》（GB5749-2022）。適合農村供水保障工程、水質提升項目、村鎮自來水廠等鄉鎮、農場、遠離城市的中小型企業單位、部隊營區、的生活飲用水的凈化需要。

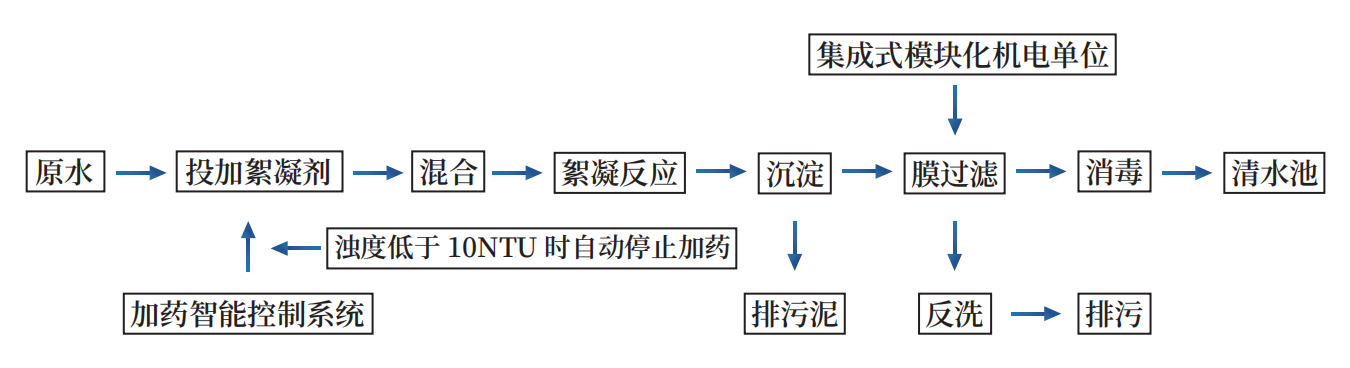

工藝流程圖：

工藝說明：

1、絮凝劑的投加：
根據原水濁度、PH 和溫度的狀況，調節計量泵加藥裝置控制混凝劑及助凝劑的投加，使投加到原水中的絮凝劑達到最優化。
2、混合：
絮凝劑投加到原水中，經混合器將原水與絮凝劑快速混合，絮凝劑充分均勻地擴散于水體中，為后續絮凝反應創造有利條件，混合應用 Kenics、Komax、Systems 公司工藝技術開發的 HHQ 型管式靜態混合器，采用全 SUS304 不銹鋼結構，改進了單體的葉片及單體交接端口的設計，使之對水流進行分流，同時產生渦旋反向旋轉與交叉流動，在每個單體同時發生分流交流、紊流和旋渦多種混合作用，具有小阻力高效率的優點，可節省絮凝劑投加量10% ～ 20%。
3、絮凝反應：
 混合后的原水進入渦流絮凝工藝與網格絮凝工藝的融合創新的內外層螺旋式盤管網格反應器（發明專利），絮凝反應形成均勻密實、易于沉淀的礬花，為后續斜管沉降創造有利條件，專利產品盤管網格反應器具有絮凝反應效率高，抗沖擊負荷能力強的優點，重力式敝開結構，并設立走梯、操作觀察平臺，可方便觀察絮凝反應效果，及時調整加藥量 , 提高沉淀效率。
4、沉淀：
采用上向流斜管沉淀工藝，由于絮凝反應和斜管沉淀區為上下一體等面積直接銜接避免二次布水時因水流急劇轉折導致的礬花二次破碎。并在銜接處設置了 V 形導流板及網格層從而在沉淀區下方形成 200-300mm 穩定的絮狀懸浮層，懸浮層對低溫低濁原水生成的細小礬花和含藻類原水生成的輕質礬花產生極好濾阻作用，絮狀懸浮層還能加速高濁原水的礬花沉降，保證淀后水濁度低于 5NTU。
5、污泥濃縮：
斜管沉淀區的污泥經沉降管自然沉降進入污泥濃縮室，污泥濃縮室設立于反應沉淀器底部，在水壓和重力作用下污泥濃縮為含水率低的污泥、增大濃縮室的貯泥能力。

6、排泥：
由電動排泥閥、排泥管及控制系統組成，自動排泥可按設定的時間程序進行 ( 排泥時間可調 )，每個排泥閥排泥 1-3min。自動排泥也可選配為時間、重力雙重排泥，正常按時間控制排泥，如排泥出現故障，泥層上升達到設定壓力，重力感應排泥裝置將打開排泥閥排泥完成排泥過程。
7、膜過濾：
浸沒式 PVDF 膜是以平均孔徑為 0.03μm 中空纖維超濾膜絲為中心處理單元，在壓力的作用下，處理液以一定的流速通過膜表面，小于膜孔徑的物質 穿過膜纖維壁，而大于膜孔徑的物質顆粒雜質、膠體等則被纖維壁截流。浸沒式 PVDF 膜過濾系統通過模塊化的結構設計，把中空纖維膜元件和獨特的氣水雙洗工藝技術，配以特殊設計的管路、閥門、自清洗單元、加藥單元和自控單元等，形成一套閉路連續操作系統，浸沒式 PVDF 過濾具有出水水質好，水中的濁度、懸浮性固體、細菌總數和大腸桿菌的去除率高，出水濁度：長期 ≤ 0.2NTU，設備投資和運行費用低廉，性價比高，PVDF 膜的使用壽命長達 5 年以上，確保膜系統長時間穩定運行，同時節約能源過濾膜壓小，可利用膜池和清水池的液位差虹吸產水。
8、反洗：
浸沒式 PVDF 過濾采用錯流過濾方式和間歇式自動清洗（氣、水洗工藝）的系統，采用氣水聯動工藝，從鼓風機中鼓出的氣體從膜底部氣體分配孔中自下而上鼓出，空氣鼓出的同時帶動纖維膜震動、摩擦，隨后反沖水從膜內腔涌出將外膜污物帶出系統，整個過程由自控系統自動運行。
9、消毒：
浸沒式 PVDF 過濾技術過濾已有效去除水體內的固體顆粒、藻類、細菌、病毒、賈第蟲、隱孢子蟲、紅蟲等有害物質，利用計量泵精確次氯酸鈉消毒液，可進一步有效殺滅水中細菌、病毒，并保持設備出水具有一定余氯，防止細菌二次滋生，保證出水水質達到飲用水標準。
10、集成式模塊化機電單元：
內置不銹鋼自吸泵、不銹鋼反洗泵、反洗風機、出水電磁流量計、產水恒流電動閥等，實現自動氣洗、自動反洗、反洗水箱自動補水、自動恒流產水等功能，配置智能控制系統實現凈水裝置的全自動控制，并將在線水質監測儀、流量計、液位儀等采集的水質、水量數據，通過物聯網傳送至云平臺，實現遠程監控，對凈水設備的各項運行參數實現遠程實時監控與調控，并對設備運行參數變化進行智能判斷與自控，水廠可無人值守自動化運行。
