GXZ-B-Q 系列氣水反沖不銹鋼組合式凈水器

概要：集科研、設計、生產、銷售為一體的水凈化設備制造公司，國家D2級壓力容器制造廠家，國家高新技術企業。

關鍵詞：

水凈化設備、污水處理設備

所屬分類：

產品咨詢：

產品描述

概述：

GXZ-B-Q 系列氣水反沖不銹鋼組合式凈水器是我公司研發的盤管網格反應器（取得國家發明專利）的基礎上，與氣水反沖濾池組合而成，能將高濁度原水凈化成符合國家《生活飲用水衛生標準》（GB5749-2022）要求的生活飲用水。具有結構緊湊合理、設備運行自動化程度高、運行穩定、處理效果好、使用壽命長。濾池具有反沖洗強度大、剪切力高、砂層表面脫污能力強、反沖洗徹底、節省反沖用水量、反沖洗后濾出水水質好等優點。若選配置具有軟件著作權的凈水器 SK 型智能化控制系統，可對凈水設備的各項運行參數實現遠程實時監控與調控，可對設備運行參數變化進行智能判斷與自控，水廠可無人值守自動化運行。

裝置結構：

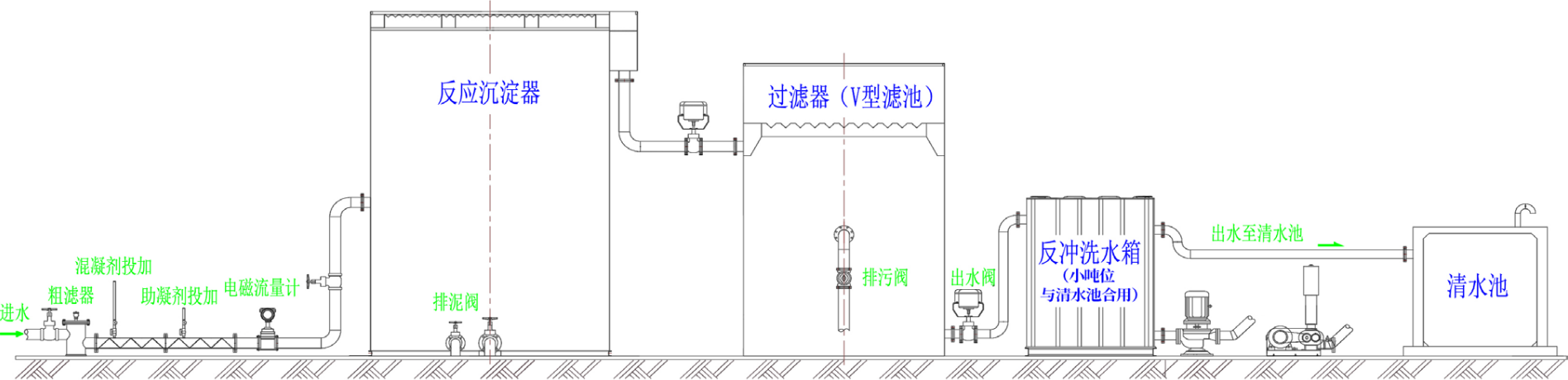

GXZ-B-Q 氣水反沖不銹鋼凈水器結構示意圖

適用條件：

GXZ-B-Q 系列氣水反沖不銹鋼組合式凈水器適用于Ⅰ類Ⅱ類地表水源，濁度小于 1500 NTU、短時間允許達到 3000NTU 的原水處理。出水濁度達到國家生活飲用水標準，出水濁度達到國家生活飲用水標準。適合廣大農村鄉鎮、農場、遠離城市的中小型企業單位、部隊營區、的生活飲用水的凈化需要。

主要技術參數：

原水濁度：≤ 1500NTU，短期可達 3000NTU；
出水渾濁度：≤ 1NTU；
絮凝反應時間：20 ～ 25min；
沉淀區上升流速：1.4 ～ 2.1 mm/s；
沉淀區設計表面負荷：5 ～ 6m3/m2·h；
過濾速度：6 ～ 7m/h；
濾料：φ0.8 ～ φ1.2、K80 ＜ 1.5 均質石英砂；
濾層高度：≥ 1.0 米；
濾池沖洗方式：氣水反沖洗及全程表面掃洗；
沖洗過程：先氣沖洗；強度 15L ／ m2·s ，時間 2~4min；
再氣水同時沖洗：氣沖強度 15L ／ m2·s ，水沖強度 3.2L ／ m2·s ，時間 4min；
后水沖洗：強度 6.5L ／ m2·s ，時間 2~6min；
全程表面掃洗：掃洗強度：Q=1.1 L ／ m2·s ；
進水水頭：≥ 7 米。

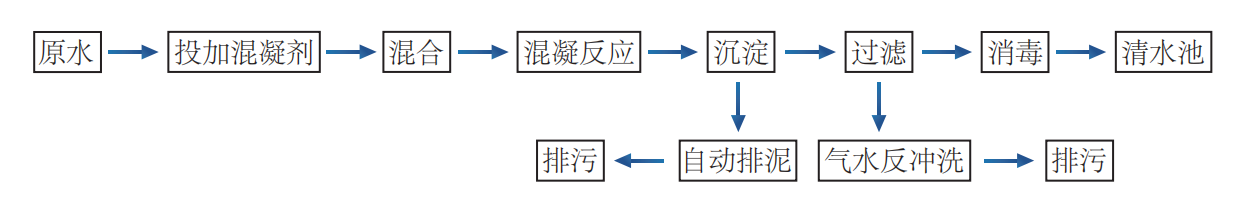

工藝流程圖：

1、混凝劑的投加：

根據原水濁度、PH 和溫度的狀況，調節計量泵加藥裝置控制混凝劑及助凝劑的投加，使投加到原水中的混凝劑達到最優化。

2、混合：

投加了混凝劑的原水進入改良型靜態混合器將原水與混凝劑快速混合，混凝劑均勻擴散于水體中為后續絮凝反應創造有利條件。管式靜態混合器具有小阻力高效率的優點，可節省各種混凝劑、助

凝劑投加量 10% ～ 20%，提高絮凝效果，節省運行成本。

3、混凝反應：

混合后的原水進入內外層螺旋式盤管網格反應器絮凝反應形成均勻密實、易于沉淀的礬花，為后續斜管沉降創造有利條件。專利產品盤管網格反應器具有絮凝反應效率高，抗沖擊負荷能力強的優點。

4、沉淀：

采用上向流斜管沉淀工藝，由于絮凝反應和斜管沉淀區為上下一體等面積直接銜接避免二次布水時因水流急劇轉折導致的礬花二次破碎。并在銜接處設置了 V 形導流板在沉淀區下方形成 200-300mm 穩定的絮狀懸浮層，懸浮層對低溫低濁原水生成的細小礬花和含藻類原水生成的輕質礬花產生極好濾阻作用，絮狀懸浮層還能加速高濁原水的礬花沉降，保證淀后水濁度于 5NTU。

5、污泥濃縮：

斜管沉淀區的污泥經沉降管自然沉降進入污泥濃縮室，污泥濃縮室設立于反應沉淀器底部，在水壓和重力作用下污泥濃縮為含水率低的污泥、增大濃縮室的貯泥能力。

6、排泥：

由電動排泥閥、排泥管及控制系統組成，自動排泥可按設定的時間程序進行 ( 排泥時間可調 )，每個排泥閥排泥 1-3min。自動排泥也可選配為時間、重力雙重排泥，正常按時間控制排泥，如排出現故障，泥層上升達到設定壓力，重力感應排泥裝置將打開排泥閥排泥完成排泥過程。

7、過濾：

沉淀后出水進入濾池過濾，水中殘留的細小礬花被濾層截留保證出水濁度低于 1NTU。濾池采用我司專利技術圓形 V 型濾池為敝開式結構，可隨時觀察濾池工作狀態及反沖洗后的濾層情況，濾料采用 φ0.8 ～ φ1.2 均質石英砂濾料，濾層高度：≥ 1.0 米，濾池采用小阻力配水系統。

8、反沖洗：

濾池工作一段時間后，濾層中截留的污物達到相當?shù)牧?，濾層過濾阻力增大。當過濾水頭達到設計高度時，反沖洗系統自動啟動對濾層進行反沖洗，把濾層中截留的污物反沖到排污溝排放，恢復濾池的過濾能力。濾池采用氣水反洗、表面沖洗結合形式，由自控系統自動運行。

9、消毒：

過濾出水經投加消毒劑后流入清水池對池水進行消毒，殺滅致病細菌、病毒、保證出水水質達到飲用水標準?？膳c多種消毒設備配套使用。
