概要：



GXZ-B-G（D）型不銹鋼組合式凈水器是以獲得國家發明專利的內外層螺旋式網格盤管反應器為核心技術，36項實用新型專利的基礎上，充分考慮用戶的使用要求而設計生產的生活飲用水凈化成套設備。整體設備布局科學合理，便于二次搬運及安裝。它具有結構緊湊合理、操作簡便、運行穩定、處理效果好、適應性強、使用壽命長等特點。

GXZ-B-G（D）型不銹鋼組合式凈水器采用食品級SUS304不銹鋼板材制造，將投藥、混合、混凝、沉淀、污泥濃縮、過  濾、自動反沖洗、消毒等凈水工藝流程優化組合，能將高濁度原水凈化成符合國家《生活飲用水衛生標準》（GB5749-2022）要求的生活飲用水。



GXZ-B-G（D）型不銹鋼組合式凈水器加藥可使用電動計量泵投加方式，也可采用無須電力的高位負壓加藥裝置、太陽能負壓加藥裝置、水力控制消毒裝置或重力式消毒劑投加裝置，實現凈水器無須電源供電運行，特別適合無電力供應的村鎮水廠使用。



GXZ-B-G（D）型不銹鋼組合式凈水器濾池具有自動反沖洗功能及配置公司專利技術強制反沖洗系統避免濾池在低濁度或無加藥情況下發生板結造成濾池有效過濾面積縮小，導致頻繁反沖洗及出水水質的惡化。



適用條件：



GXZ-B-G（D）型不銹鋼組合式凈水器適用于Ⅰ類Ⅱ類Ⅲ類地表水源，其原水濁度可承受1500NTU，短時間內可達3000NTU出水濁度達到國家生活飲用水的標準，原水自流進入設備進行處理，凈化后利用設備2.25米重力流至清水池。適合廣大農村鄉鎮、農村、遠離城市的中小型企業單位、部隊營區的生活飲用水的凈化需要。



主要技術參數：

原水濁度：≤1500NTU，短期可達3000NTU；

出水濁度：≤1NTU；

反應時間：15～20分鐘；

穩流區流速：1.38～1.67 毫米/秒；

沉淀區表面負荷：5~6立方米/平方米·小時；

過濾速度：6～7 米/小時；

                       7～10米/小時；(雙層濾料)

濾料：均質石英砂濾料；

濾層高度≥0.8米；

沖洗強度：15升/平方米·秒；

沖洗時間：5～7分鐘；

最小進水水頭：8米。



工藝流程簡圖：





GXZ系列凈水器工作原理：





1、混凝劑的投加：

混凝劑的投加，是根據原水濁度的變化，經投藥設備控制投加混凝劑的數量，使混凝劑投加更優化，保證出水濁度。投藥系統可采用：電動計量泵加藥系統、高位負壓式加藥裝置或水輪計量混合加藥裝置等。



2、混合：

混凝劑投加到原水中，經混合器將原水與混凝劑快速混合，混凝劑充分均勻地?cái)U(kuò)散于水體中，為后續混凝反應創造有利條件。設備配置的改良型管式靜態混合器具有小阻力效率高的優點，可節省混凝劑投加量20%-30%。



3、混凝反應：

混合后的原水經混凝反應后，水中雜質懸浮物及膠體顆粒經反應生成均勻粗大的礬花，以利于后續的固液分離。反應器為我司的發明專利內外層螺旋式網格盤管反應器，具有絮凝反應效率高，抗沖擊負荷能力強的優點δ值≥3.8，反應時間僅需5～6分鐘（為加大冗余量，實際設計參數t＝10～12分鐘）即可形成均勻密實、易于沉淀的礬花，產水量比常規反應器可以提高1倍左右。



4、沉淀：

經混凝反應后的水上升至沉淀區，水中礬花在沉淀器中沉淀達到固液分離的目的。沉淀區上升流速為2.0-3.0mm/s。沉淀采用新的絮凝沉淀器大幅度提高沉淀效率，淀后水濁度低于10度，減輕了濾池負擔節約大量反沖用水。



5、過濾：

沉淀后出水經濾池過濾，水中殘留的細小礬花被濾層截留保證出水濁度低于1NTU。過濾速度6-10m/h。過濾器濾料采用φ0.8～φ1.2、K80＜1.5均質石英砂濾料。過濾器具有自動反沖洗及手動強制反沖洗功能，既減少了管理工作量有確保了出水水質。



6、反沖洗：

過濾器工作一段時間后，濾層中截留的污物達到相當?shù)牧繒r(shí)，過濾層過濾阻力增大，造成過濾水量減少。這時設備自動對濾層進行反沖洗，把濾層中截留的污物反沖到排污溝排放，恢復濾池的過濾能力。反沖洗水由過濾器自帶水箱提供，反沖強度11～16 l/s.m2，反沖歷時3～8分鐘。



7、消毒：

過濾器出水經投加消毒劑后流入清水池。GXZ-A型組合式凈水器配套的消毒設備為二氧化氯發生器，GXZ-B型組合式凈水器配套的消毒設備為水力控制消毒加藥裝置，它是通過調節流經加氯桶的水量來控制消毒劑投加量，保證出水水質達到飲用水標準，選用的消毒劑為固體消毒片，具有采購、運輸、投加方便（無須攪拌溶藥配置藥液）一次裝藥長期使用的優點。

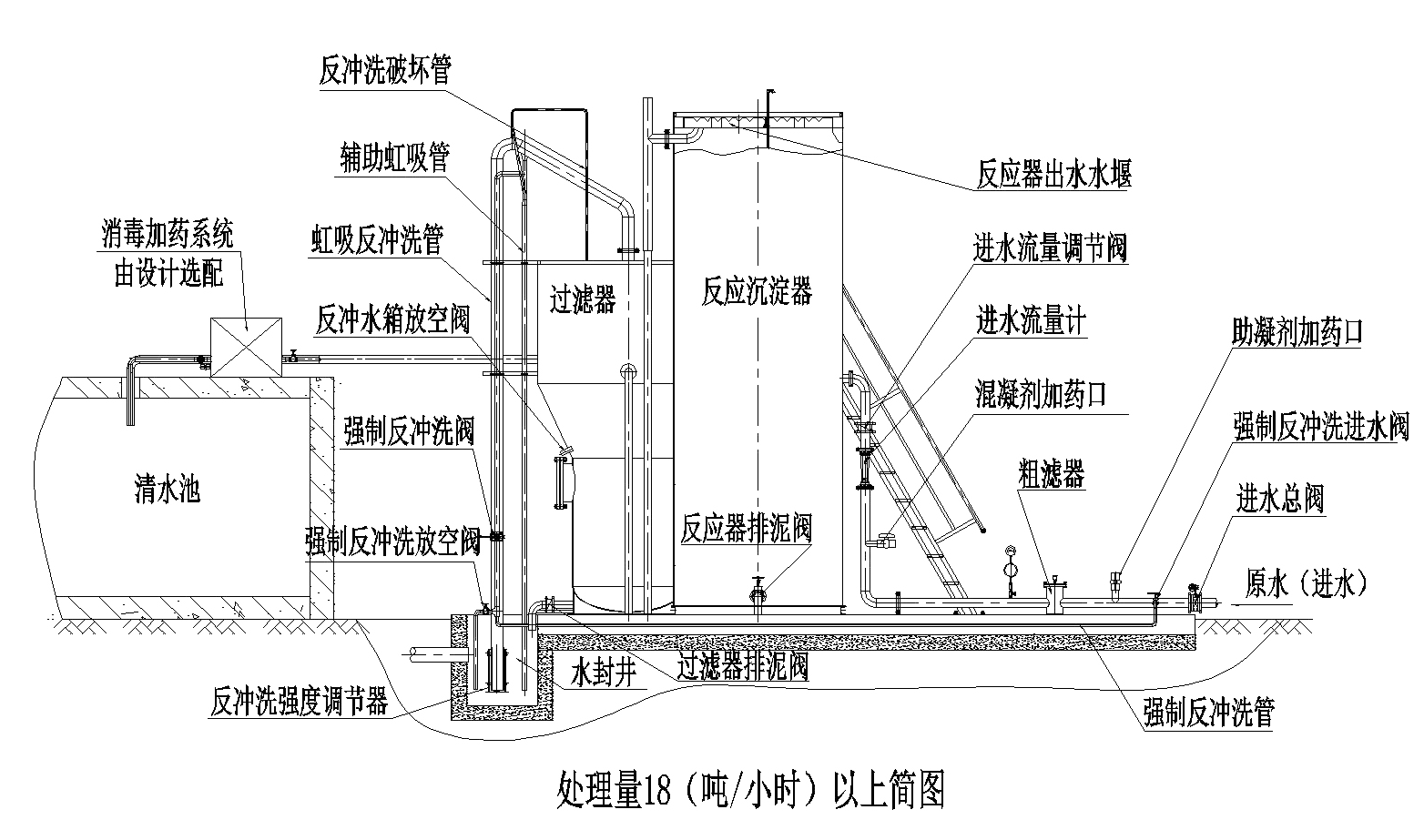

GXZ系列凈水器設備示意圖：



小型設備：



中大型設備：
